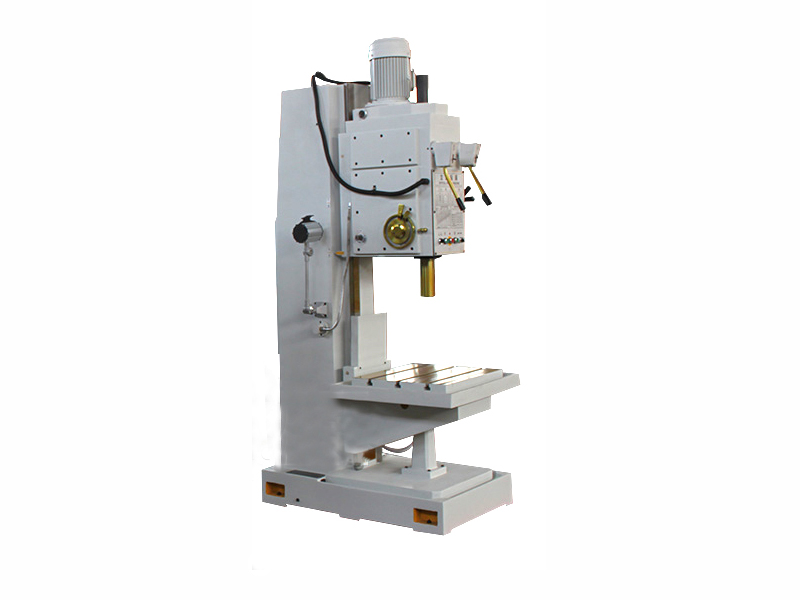

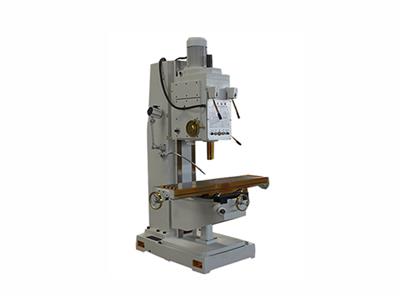

Z5150B立式鉆床
Z5150B立式鉆床

Z5150B立式鉆床

日期:2021-04-10 來源:www.475565.com 點擊:5271次
  • 生產廠家:沈陽中捷數控搖臂鉆床廠
  • 鉆孔直徑:50mm
  • 主軸行程:250mm
  • 主電機功率:3kw
  • 機床重量:1250kg
  • 外形尺寸:1090*905*2465
在線咨詢全國熱線
024-66715888
產品描述
?Z5150B立式鉆床由變速箱、主軸箱、圓立柱、工作臺、托架、底座、電氣箱等部件組成。變速箱組合在主軸箱上,主軸箱固定在圓立柱上方,其位置處于機床的上方。工作臺套裝在托架上,托架套裝在圓立柱中間,圓立柱安裝在底座上。
主軸豎直布置且中心位置固定的鉆床,簡稱立鉆。針對中小型板件,盤類,殼體類,汽車連桿和液壓閥體等復雜零件及模具類的批量加工開發出的優質Z5150B立式鉆床,常用于機械制造和修配工廠加工中、小型工件的孔。加工前,需先調整工件在工作臺上的位置,使被加工孔中心線對準刀具軸線,加工時,工件固定不動,主軸在套筒中旋轉并與套筒作軸向進給。工作臺和主軸箱可沿立柱導軌調整位置,以適應不同高度的的工件。
Z5150B立式鉆床作為鉆床的一種,也是比較常見的金屬切削機床,有著應用廣泛,精度高的特點。適合于批量加工。

主要技術參數

Z5150B

最大鉆孔直徑

50

主軸孔錐度

MT5

主軸行程

250

主軸箱行程(手動)mm

200

主軸轉速級數

12

主軸轉速范圍r.p.m

31.5-1400

進給量級數

9

進給量范圍mm/r

0.056-1.80

工作臺面積mm

560-480

工作臺垂向行程mm

300

主軸端面至工作臺面最大距離mm

750

主電機功率kw

3

外形尺寸mm

1090-905-2465

機床凈重kg

1250

Z5150B立式鉆床的結構特點是什么?

1.可實現立、臥銑兩種加工功能。

2.立式主軸套筒具有手動和微動兩種進給。

3.工作臺導軌副超音頻淬火后磨削。

4.工作臺分三種機動進給方式:A型為三向;C型為單向;D型為兩向。

以下是高地機床Z5150B立式鉆床的優點:

1. Z5150B方柱立式鉆床由主軸箱、立柱、底座、工作臺等主要部分組成。 機床要求布置足夠的加強筋板,保證機床具有足夠強度、剛性和高穩定性。可靠

2.Z5150B立式鉆床電機采用國內知名品牌,主軸軸承、絲桿、主要電器元件、主要液壓元器件采用當今市場上質量較高的主流產品。

3. Z5150B立式鉆床主軸系統有高性能的傳動精度和剛性,主軸各級變速機構靈敏可靠。

4. Z5150B立式鉆床操作系統集中,工人使用方便快捷,維修方便。

5. Z5150B立式鉆床主軸攻絲能實現自動反轉,自動進給、定程切削。
