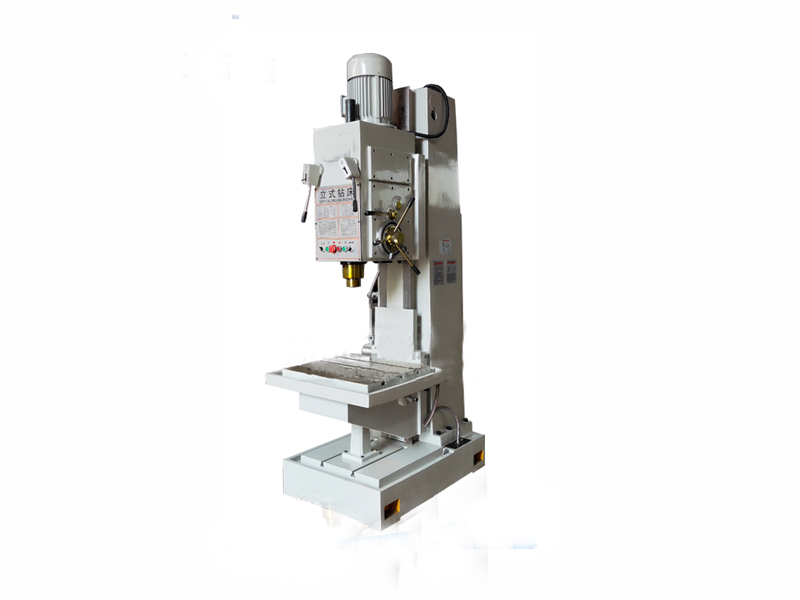

Z5163A立式鉆床
Z5163A立式鉆床

Z5163A立式鉆床

日期:2021-04-17 來源:www.475565.com 點擊:3000次
  • 生產廠家:沈陽中捷數控搖臂鉆床廠
  • 鉆孔直徑:63mm
  • 主軸行程:250mm
  • 主電機功率:5.5kw
  • 機床重量:2500kg
  • 外形尺寸:986×147×280mm
在線咨詢全國熱線
024-66715888
產品描述
Z5163A型立式鉆床的特點是工件固定不動,刀具做旋轉運動,并沿主軸方向進給,操作可所以手動,也可所以機動。鉆床系指主要用鉆頭在工件上加工孔的機床。一般鉆頭旋轉為主運動,鉆頭軸向移動為進給運動。鉆床構造簡略,加工精度相對較低,可鉆通孔、盲孔,替換特別刀具,可擴、锪孔,鉸孔或進行攻絲等加工。
主要技術參數 ?Z5163A
鉆孔最大直徑mm 63
主軸最大進給抗力N 30000
主軸最大扭矩N.m 800
主電機功率kw 5.5
主錐孔錐度NO 5
主軸轉速r.p.m 40-780(9級)
主軸每轉進給量mm/rev 0.05?-1.78(6級)
主軸行程mm 250
主軸箱行程mm 250
主軸跨距mm 375
工作臺行程(手動)mm 300
主軸端面至工作臺距離mm 50-850
工作臺尺寸mm 650×550
機床重量kg 2500
外形尺寸mm 986×147×280
包裝箱尺寸mm 1710×1130×2920
Z5163立式鉆床立柱可采用的修理工藝:
立式鉆床立柱的修理,可根據修前檢查的情況分別采用不同的修理方法:
(1)立柱表面,特別是導軌表面上有嚙痕、劃道深度0.3~0.5mm 之間者,應經過精刨后再進行刮研,也可用鑄鐵冷焊或鑲焊等方法進行修補。
(2)各導軌表面自身直線度、平行度以及對基準面的垂直度的誤差超過 0.2mm 以上者,應該經過精刨以后再進行刮研。 各導軌表面的直線度可用平板拖研并進行修刮,以角度平尺及接觸點(8~10 點/25mm×25mm)保證;導軌表面對基準表面有垂直度要求的可用角度平尺拖研,刮削至(300∶0.03)mm。
?
